絲印機

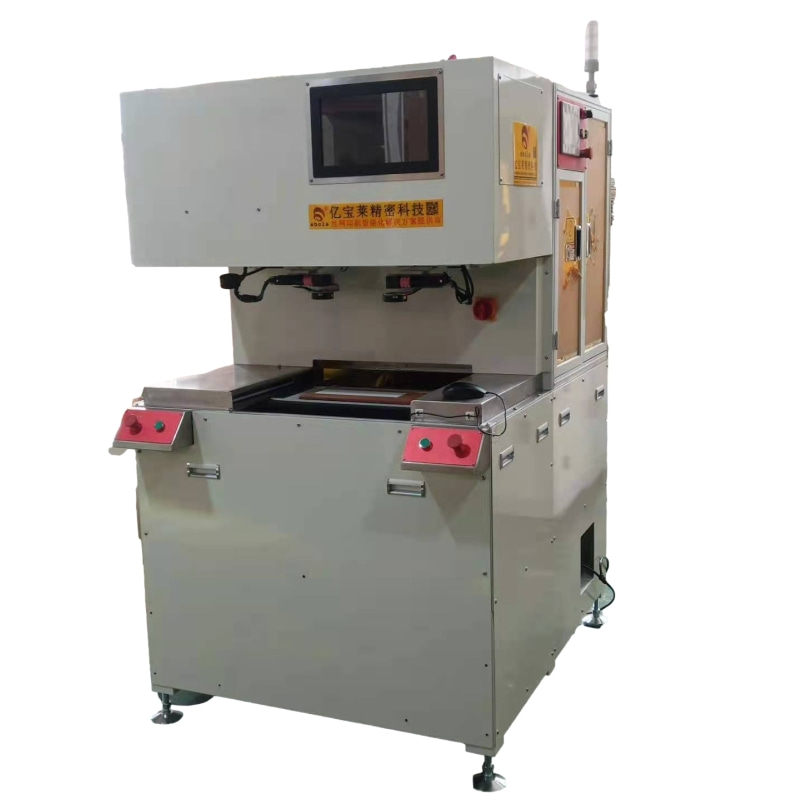

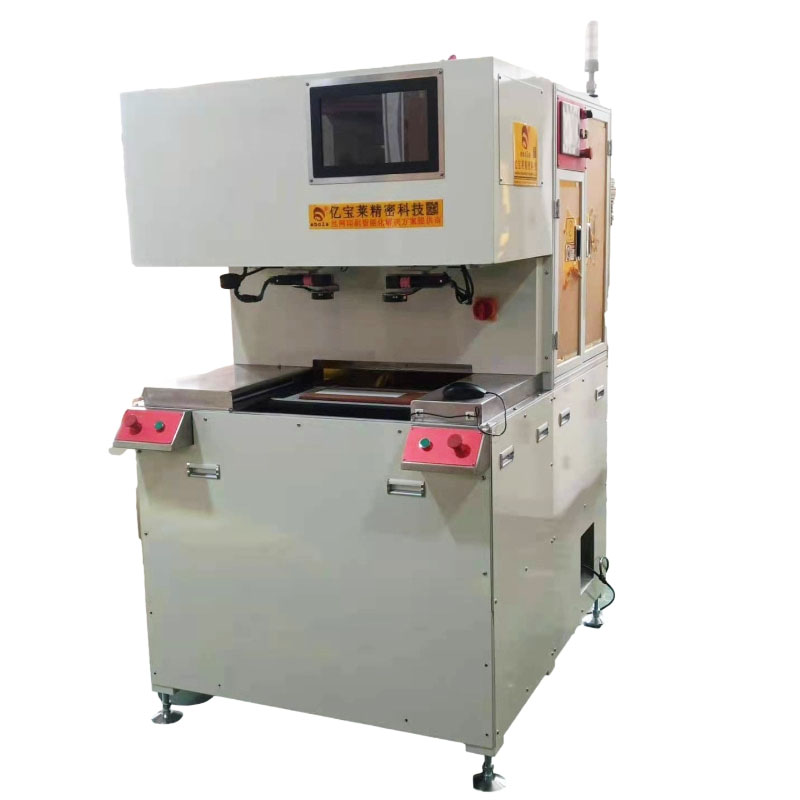

億寶萊陶瓷加片CCD絲印機適用于：陶瓷加熱片、陶瓷厚膜電路、微晶玻璃、生物電極等高嚴密產品平面印刷。

產品主要參數：

印刷尺寸：最大250*400mm

平臺尺寸：300*500mm

網框尺寸：480*700mm

承印厚度：0.01-3.0mm

重復對位精度：±0.01mm

墨層厚度均勻性:±1um

吸風孔距/孔徑：10*10mm/1.0mm

CCD鏡頭數:2個130萬像素

視野范圍:12*9mm

電源/功率：380V/50HZ/5KW

設備重量：1500KG

外形尺寸：1500×1200×1850mm

產品主要功能特點：

1、整機采用四柱式印刷前后跑臺結構。

2、印刷采用伺服電機驅動，配合進口滾珠絲桿傳動及滑塊水平導向，有效保證印刷的平穩順暢。

3、印刷/生產參數數顯設計，PLC控制。

4、印刷壓力采用伺服力矩模式控制，數顯自動調節。

5、印刷行程采用脈沖絕對位置控制，觸摸屏內數顯設置。

6、印刷網版采用手動鎖緊和自動鎖緊，一鍵式操作，與整機聯動保護。

7、印刷平臺采用進口鋁板精磨加工，陽極硬質氧化處理。

8、制品表面自動除塵除靜電功能。

9、2套130萬象素的CCD畫像處理系統，配合UVW對位平臺，自動調節位置，抓取不同形狀的MARK點，系統自動校正補償，操作方便，印刷精度更高。

10、印刷區安裝鋁型材亞克力護罩，起到防塵及安全防護作用。

11、安全門連鎖裝置、安全光柵裝置、雙手啟動按鈕、一鍵暫停等裝置，保障設備安全運行，提高整機的安全性能。

12、預留PLC網口對接客戶MES系統端口，生產數據遠程管理更方便智能。
